选型报价： 获取2021年价格

流量范围：0-30（m3/h）

扬程范围：0-60（m）

轴封形式：无

泵的类型：容积式

功率范围：（KW）

口径范围：10-100（mm）

材质可选：不锈钢

连接方式：

驱动形式：压缩空气

　　QBYSP型 食品级气动隔膜泵原理



　　QBYSP型食品级气动隔膜泵左右各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。在压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁;室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。

　　QBYSP型食品级气动隔膜泵与其他隔膜泵Z明显的不同在于配气阀结构。QBYSP食品级气动隔膜泵气阀结构取消了传统的“O”形环和柱形阀结构的配气阀。采用三相先导式，消除了阀死点和泵停机现象。提供了正确可靠的换向信号来避免停机和更快换向是泵具有更大的流量，提供了输送性能是脉冲更小，流动更稳。

　　QBYSP食品级气动隔膜泵设计简单、高可靠地空气换向发，能保证不停机而发生安规的停车费用，所有空气阀部件可在不拆开流动部分的情况下惊醒更换。铝质部件经特殊处理能换低于不洁空气造成腐蚀换向阀中塑料材质的滑块坚固耐。

　　QBYSP型 食品级气动隔膜泵用途

　　1.饮料工业：发酵、槽渣、热果浆、蛇麻子液、糖浆、浓缩物、气液混合、酒、果汁、果酱、玉米浆、牛奶、汽水、可口可乐、冰棍、雪糕、冰激凌;

　　2.制药工业:各类药液、血液制品、生物制品、糖衣、各类软膏、葡萄糖、口服液等、植物萃取液、片状物、药膏、酒精、过滤辅助物、超过滤、血浆、废溶剂。

　　3.乳制品工业：牛奶、乳酪、凝乳、黄油、水果酸奶、冰淇淋、各种油脂、各种稳定剂等。

　　4.食品工业：酵母、生面团、水果馅、糖衣、脂肪和油，各类果酱,蛋黄酱,土豆泥、淀粉,蔬菜汤、酱油或其他调味品、巧克力、奶油、松糕、馅类、油脂、人造黄油类等。

　　5.肉制品工业：香肠馅、脂肪、肉汤、凝胶、各类肉糜、宠物食品类等。

　　罐装食品行业：土豆沙拉、汤、炖肉、开胃小菜、番茄、布丁、调味品、果酱和果冻类等。

　　6.饮料工业：啤酒、麦芽汁、果汁、浓缩果汁、糖浆、巧克力、可可油、玉米糖浆、凝胶类等。

　　7.化妆品工业：各类香水、面霜、沐浴露、啫喱、洗发香波、乳液、牙膏类等。

　　8.调味品工业：咸味剂、酸味剂、甜味剂、鲜味剂和辛香剂、酱油、醋、花椒浆、芥末等

　　9.日化工业：洗涤剂、雪花膏、洗发水、乳胶、洗手膏、表面活性剂、发胶、肥皂;

　　10.酒类工业：白酒、红酒、洋酒、保健酒、黄酒、啤酒、葡萄酒、,米酒、药酒、啤酒花。

　　QBYSP型 食品级气动隔膜泵特点

　　1、 结构简单、易损件少，完全无漏。

　　2、本泵无须用油润滑，不会过载、空转对泵也无任何影响。

　　3、具有自吸能力：不需灌引水，吸程高达7m。

　　4、流动宽蔽，通过性能好，允许通过Z大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。

　　5、扬程、流量可通过气阀开度实现无级调节。(气压调节在1-8kg/cm之间)。

　　6、对物料的剪切力G低：工作时是怎么吸进怎么吐出，所以对物料的搅动Z小，适用于不稳定物质的输送。

　　7、不必用电，在易燃、易爆场所使用安全可靠。

　　8、没有复杂的控制系统，没有电缆、保险丝等，使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门。

　　9、没有动密封，维修简便避免了泄漏。工作时无死点。

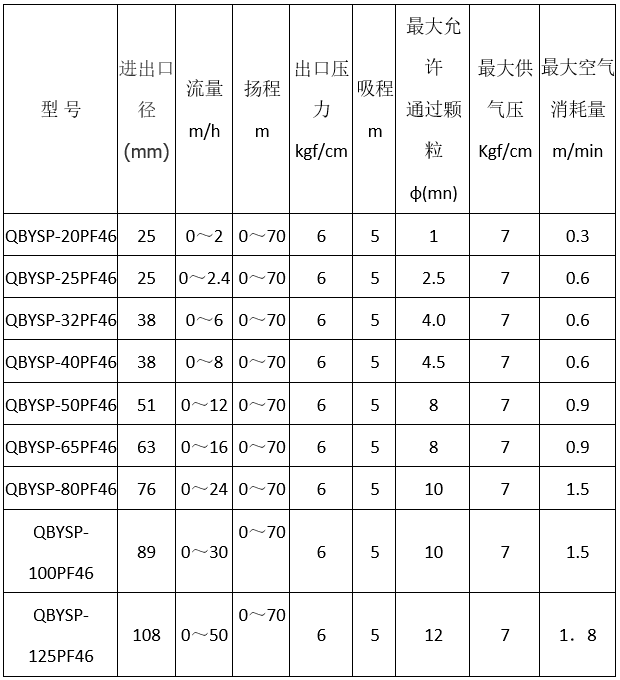

　　QBYSP型 食品级气动隔膜泵参数
